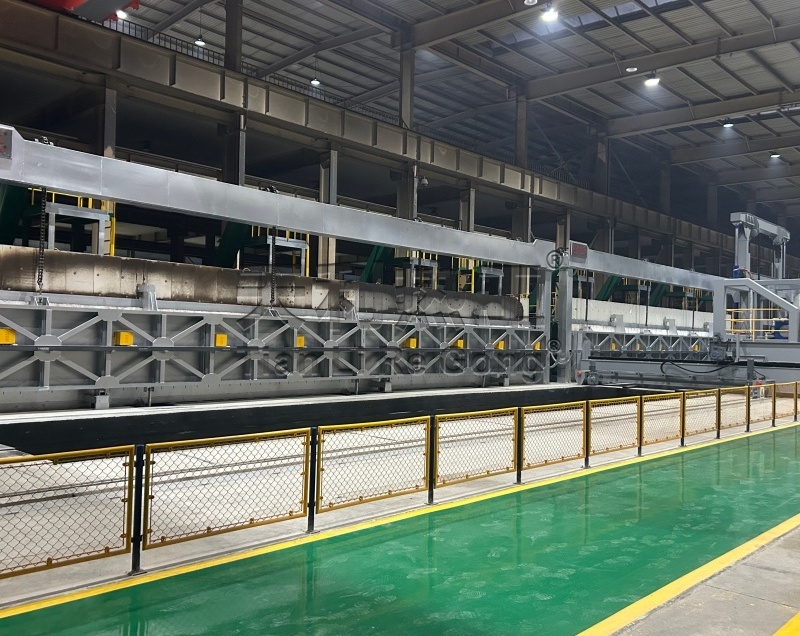

中小件調質熱處理生產線
一、設備簡述
1.1.設備名稱：TLKZ-10/50-8中小件調質熱處理生產線
1.2.設備組成：本生產線主要由以下幾大部分組成
（1）箱式淬火爐，有效尺寸：長1.5m×寬2m×高1.2m。
（2）箱式回火爐，有效尺寸：長1.5m×寬2m×高1.2m。
（3）淬火水槽攪拌系統：1套。（淬火水槽客戶自建、冷卻塔客戶自備）
（4）上/下料臺：長1.5m×寬2m。
（5）叉取式自動淬火物料轉運料車：載荷8噸。
（6）生產線計算機集散控制系統。
1.3.設備用途：本生產線主要用于中小型工件的連續調質熱處理生產，也可單獨用于淬火、退火、回火等熱處理工藝。本生產線采用叉取式自動淬火物料轉運料車及上下料臺實現工件的上料、淬火、回火、下料的熱處理工藝。
二、主要技術參數
2.1.箱式淬火/回火爐
名稱 | 要求 | |
設備名稱 | 箱式淬火爐 | 箱式回火爐 |
設備用途 | 淬火 | 回火 |
額定電壓 | 380V 50Hz 3P | |
有效尺寸 (長×寬×高)mm | 1.5×2×1.2m | 1.5×2×1.2m |
設備數量 | 2臺 | 3臺 |
控制區數 | 2區 | 2區 |
額定功率 | 220KW | 180KW |
額定溫度 | 950℃ | 650℃ |
爐溫均勻性 | ±10℃ | ±5℃ |
2.4.叉取式自動淬火物料轉運料車
設備名稱 | 叉取式自動淬火物料轉運料車 |
設備用途 | 物料的運轉，可在X/Y/Z三個軸向動作。 |
設備數量 | 1套 |
zui大叉取重量 | 5T（含料筐） |
大車行走zui大速度 | ≥20m/min |
小車平移zui大速度 | ≥20m/min |
三、設備概述
（一）箱式淬火爐（1.5×2×1.2m）
本設備主要由爐殼、爐襯、爐門及爐門升降機構、加熱系統及電控系統等組成。
